点滴ポールスタンド

車椅子に楽々固定 点滴ハンガー

点滴中の患者さんが車椅子に乗る時、従来の点滴スタンドを使わなくても済むよう開発しました。
背もたれの後ろに点滴ポールを取り付け、フックに点滴をかけて使用しますので、 引っ掛かったり倒れたりする心配もなく、両手で安全に車椅子を動かすことが出来ます。

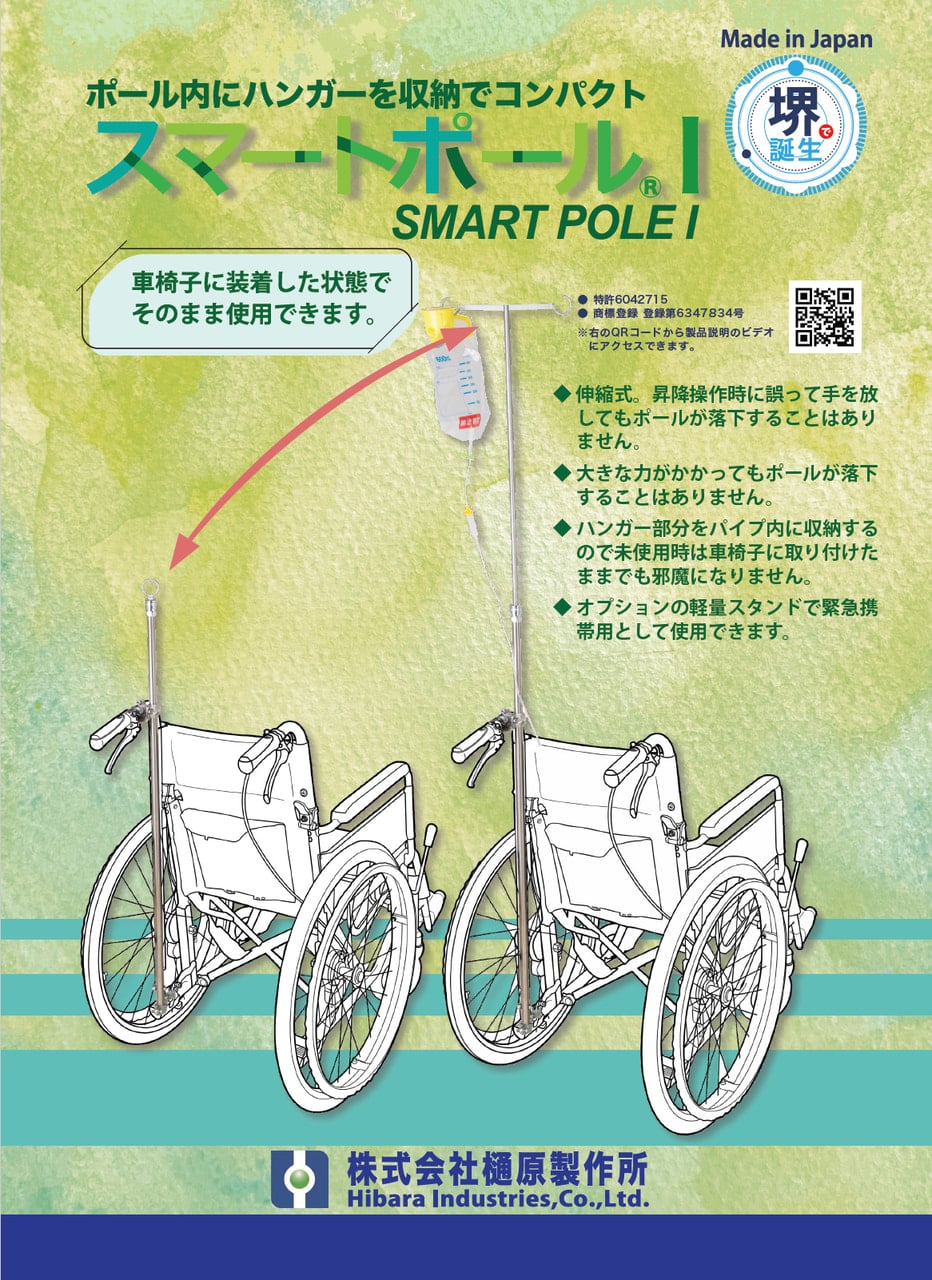

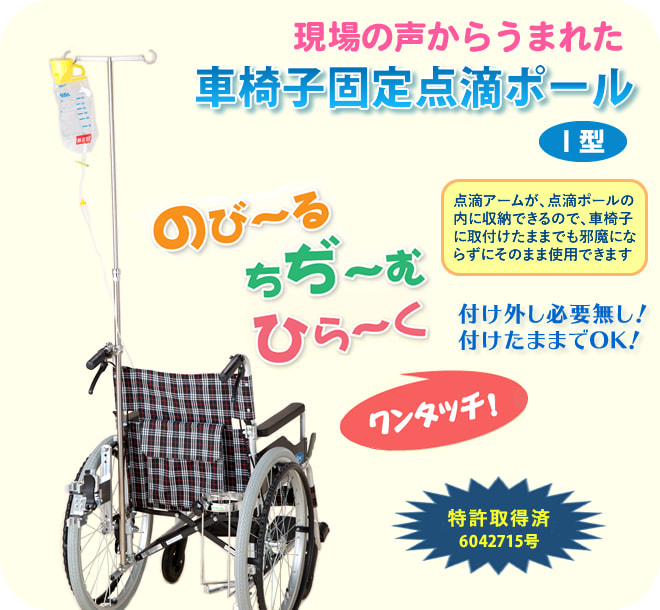

車椅子に取り付ける点滴ポール

点滴を使用しないときはフック部分をポールに収納できますので、ポールをつけたまま車椅子を折りたたむこともできる、たいへんコンパクトな省スペース設計になっています。

車椅子に取り付ける点滴ポール

スポットパイプに収納

点滴をかけるフック部分は、ポールの中に収納できますので、 車椅子の保管時にも邪魔にならないようになっています。

点滴ポール アーム部分の開閉写真

ガッチリと取り付け

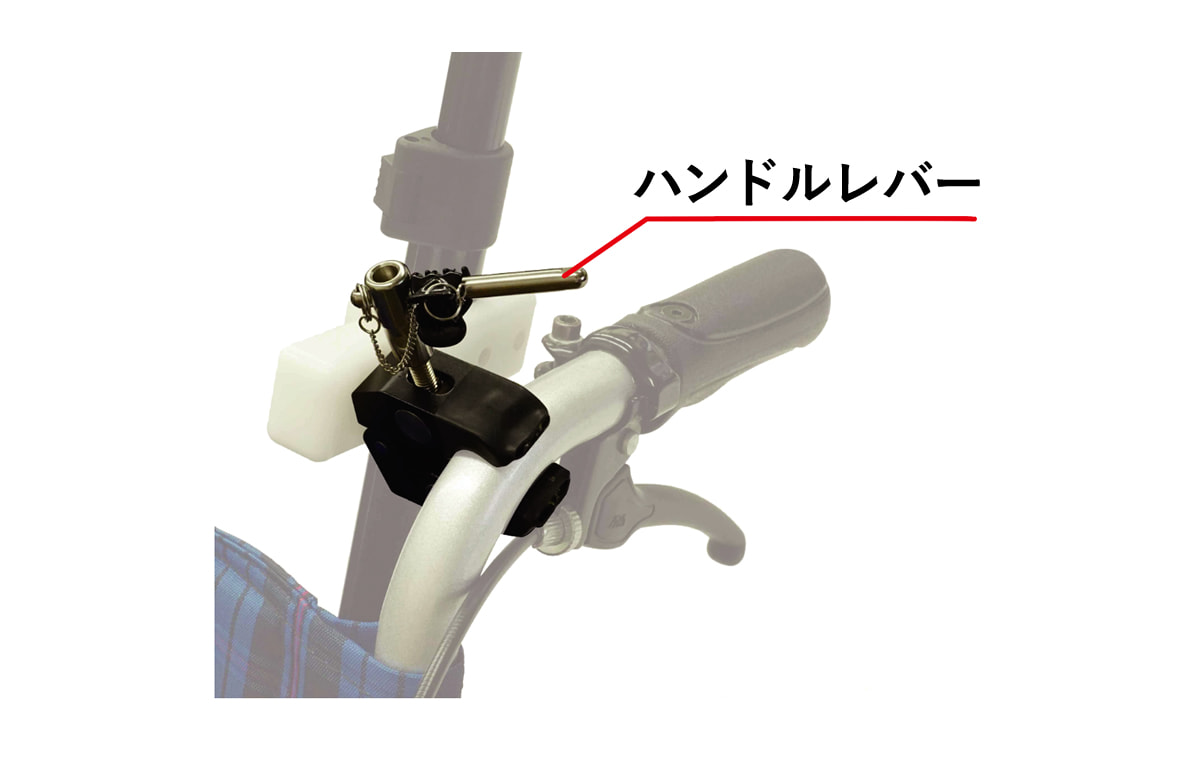

車椅子のハンドル部分に点滴ポールを固定

車椅子のハンドル部に上部クランプ部品の大径側を固定、小径側で点滴ポールを固定
シリンジポンプ等の重量物の取付けもOK「ガッチリと取付け」

車椅子のフレーム支柱に点滴ポールを固定

下部は車椅子のフレーム支柱に下部クランプ部品の一方で固定、他方で点滴ポールを固定
約150mmの上下高さ調整が容易にできます。

車椅子の角支柱に点滴ポールを固定

各種車椅子への取り付けも簡単に対応することができます。

左の写真は車椅子のフレーム角支柱への取付けの一例です。

コンパクト、軽量設計

点滴ポールスタンド コンパクト、軽量設計

コンパクト、軽量設計の点滴ポールは点滴アームをポール内に収納するため、常に装着したままでOKです。

・ポール固定高さ
  約1800、1700mm
・ポール収納高さ
  約1200―1050mm
・ポール耐荷重
  約10kg
・ポール重量
  約0.9kg

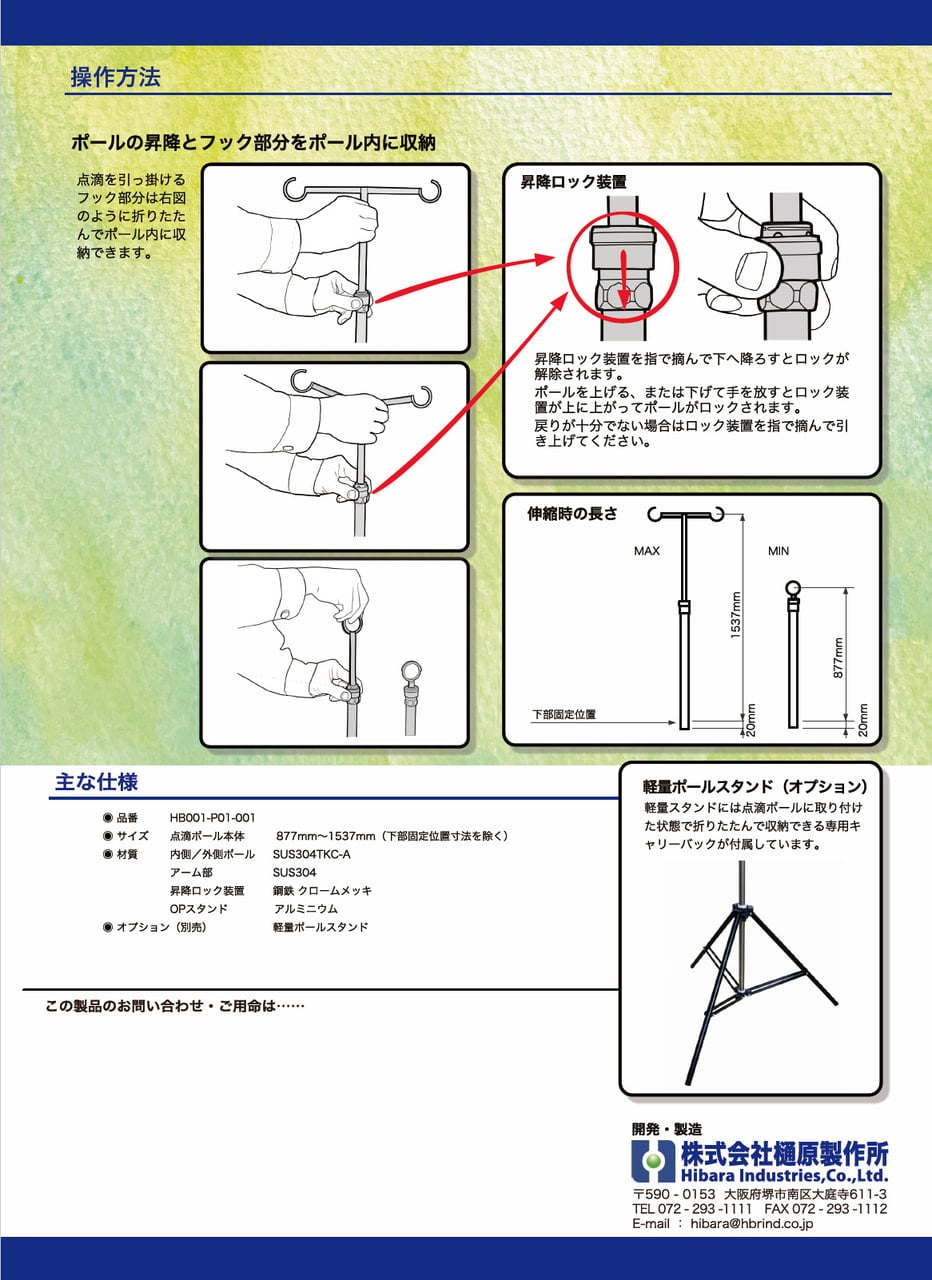

点滴ポールの昇降も簡単

点滴ポールの昇降写真(ロック装置を下げる)

昇降ロック装置を指でつかんで下に下げます。

点滴ポールの昇降写真(ポールを引き上げる)

ロックを下げたままアームリングを持って引き上げます。

点滴ポールの昇降写真(ロック)

ロック溝が見えるとロックを離し、ポールを下げロックします。

製品特徴
【取付けたり、外したりしなくてOK!】
車椅子に取付けて使用する場合、点滴アームがポールの中に収納できるので、取付けたままでも邪魔にならない為、外す必要がありません!
【手を放しても、ポールは落ちません!】
ポールを上下する時に、誤って手を放しても落下することはありません!
【大きな力が掛かっても、ポールは落下しません!】
7cmピッチで機械的なストップ機構が付いているので、大きな力が掛かっても、ポールが落下することはありません!
【軽量設計なので、緊急携帯用として使えます!】
オプションの軽量スタンドの装着で、緊急携帯用として使用できます!
製品仕様
■品名 車椅子取付用点滴ポール
■品番 HB001-P01-000
■サイズ (点滴ポール単体) 970mm~1620mm
(点滴ポール使用時) 1800mm、1700mm (2位置)
(点滴ポール収納時) 1200mm~1050mm (調整可)
■部材 上部/下部ポール STKM13A 無電解メッキ
アーム部 SUS304
安全装置 SUS304
スタンド(オプション) アルミニウム
■オプション品 点滴ポール用スタンド
